メーカー
パナソニック株式会社 エレクトリックワークス社
特徴

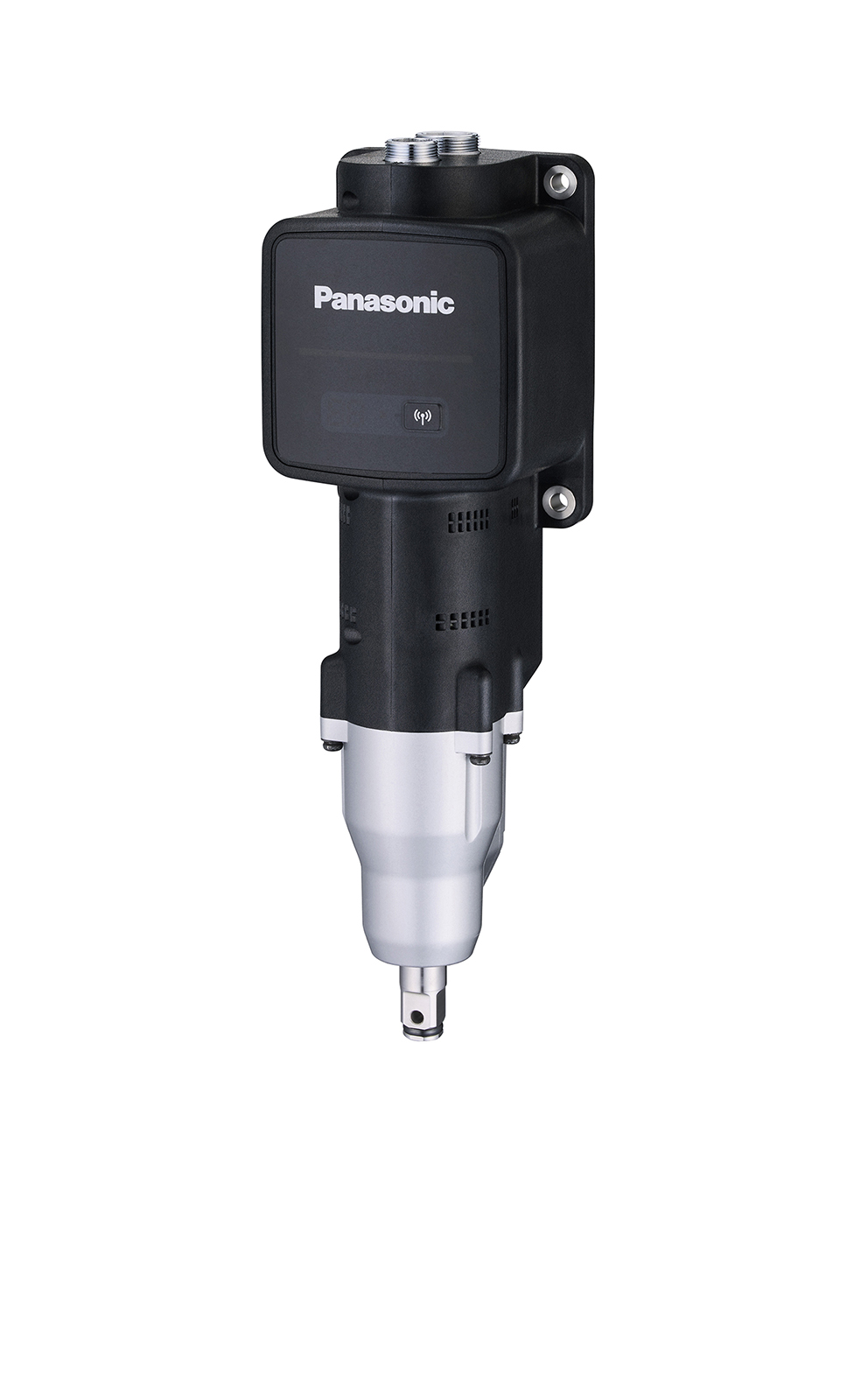

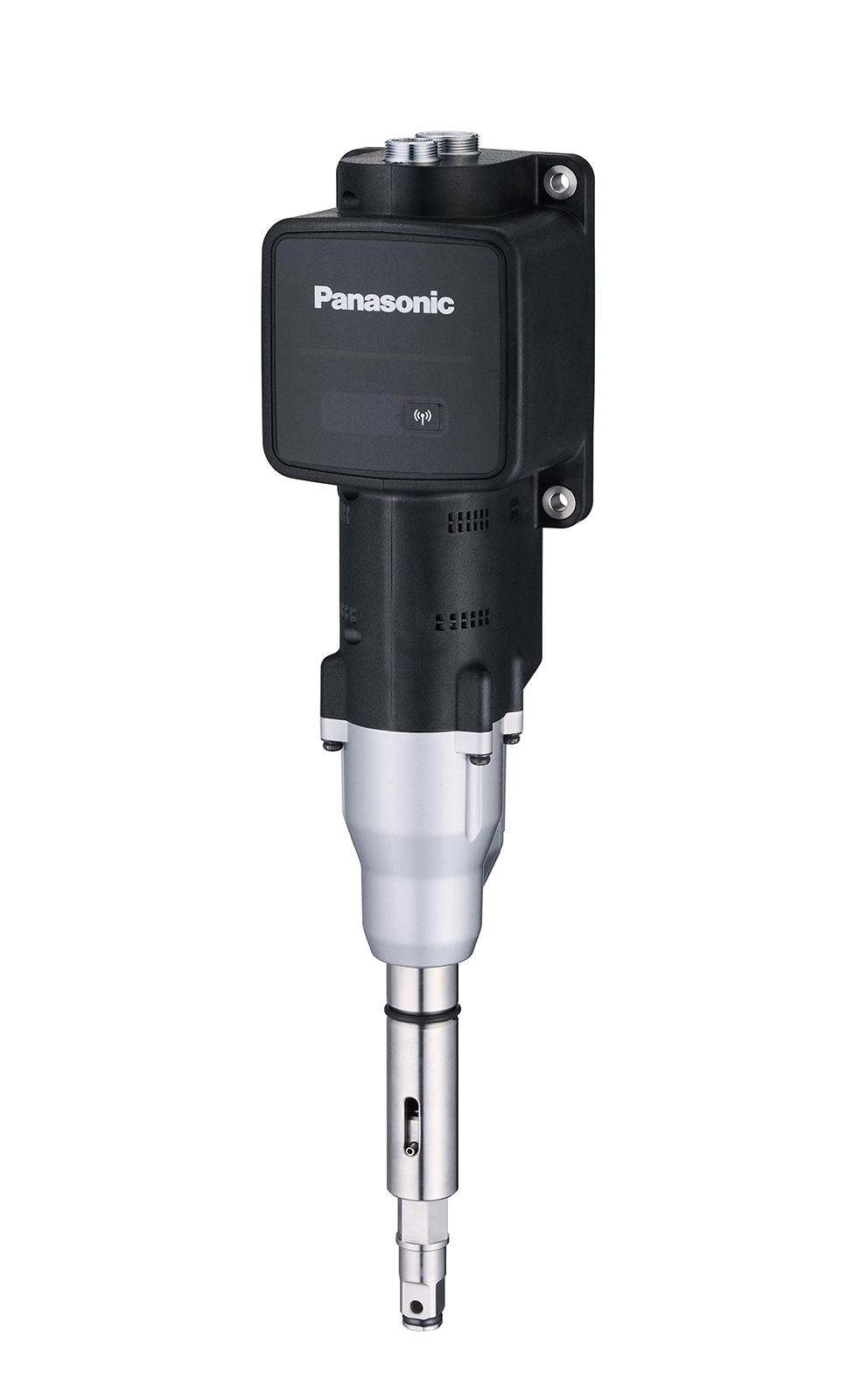

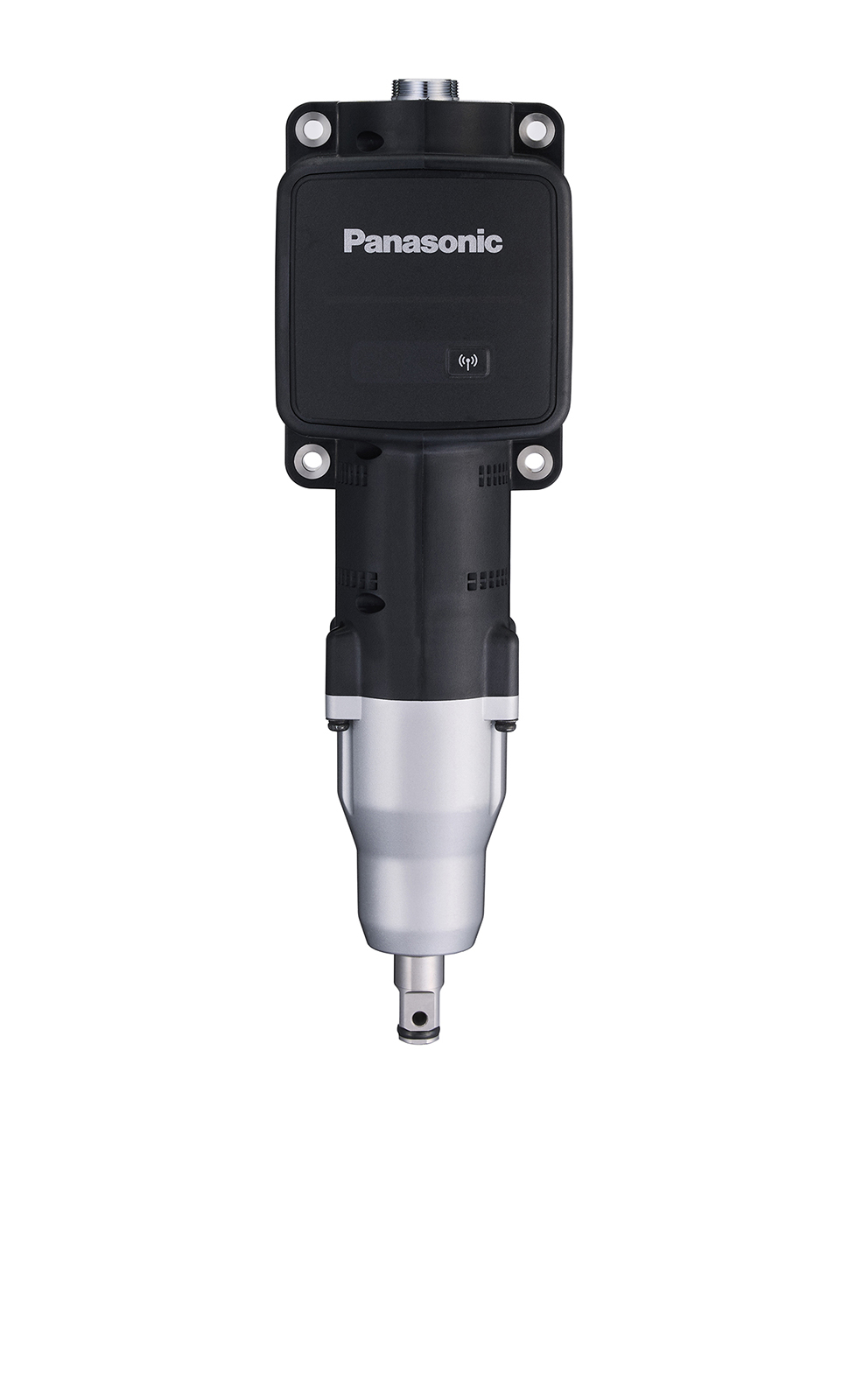

パナソニック エレクトリックワークス「ロボテックインパクト」の特徴

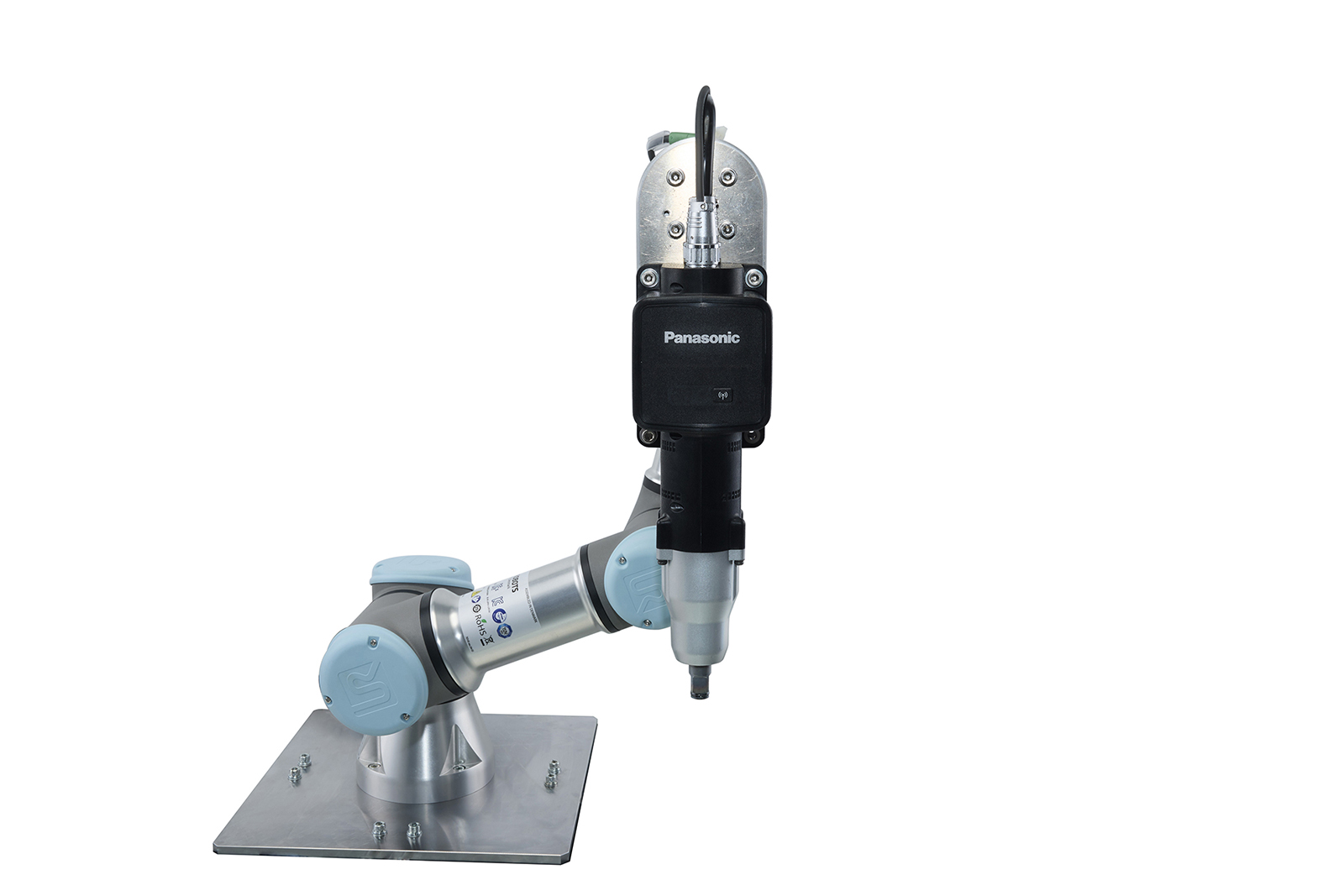

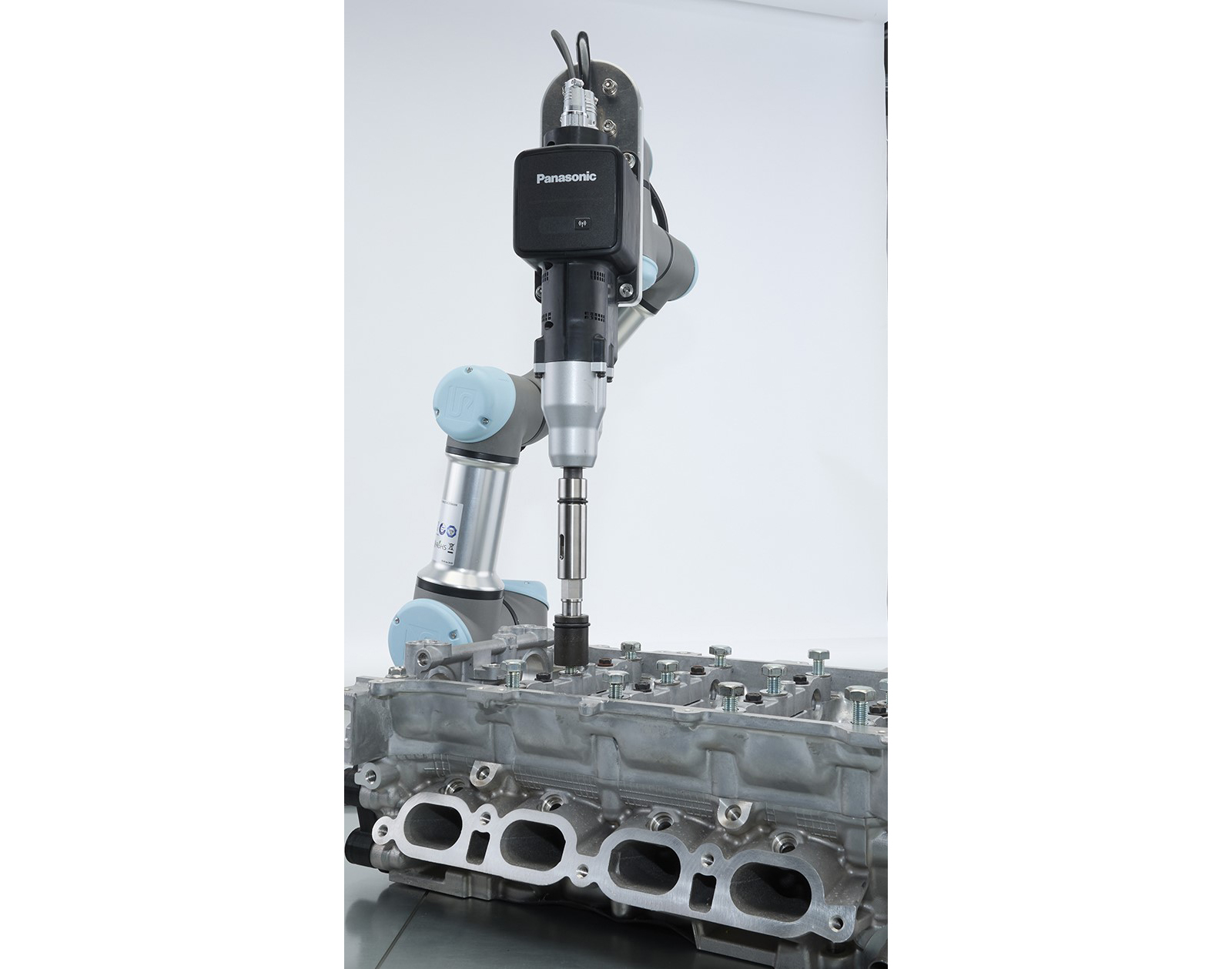

- 低反力・高出力で小型協働ロボット※1にも接続可能
- 締付作業データー（トルク値、波形、作業時間など）を無線で記録可能
- 無線通信制御で「ボルトかじり検出」※2など、各種作業アシスト機能の設定が可能
※1：ブラケットの形状、締付条件によって対応できるロボットは異なるため、実作業での事前確認が必要です。
※2：実際の作業では、周囲条件（締付ボルト・部材・固定方法等）により、変化します。実作業での事前確認が必要です。
基本仕様
| 適用ビット・レンチ寸法 |
12.7mm（ブレ防止ソケット対応） |
| おすすめ作業 |
M8（高力ボルト）、M10（普通ボルト） |
| トルク制御機能作動範囲※1 |
約20～60N・m |
| トルク精度※2 |
±15% |
| 設定可能回転数（回転/分） |
500～2,300 |
| 打撃数（回/分） |
0～2,700 |
| 質量 |
約1.65kg（本体のみ） 約1.95kg（伸縮ソケット込み） |
| 全長 |

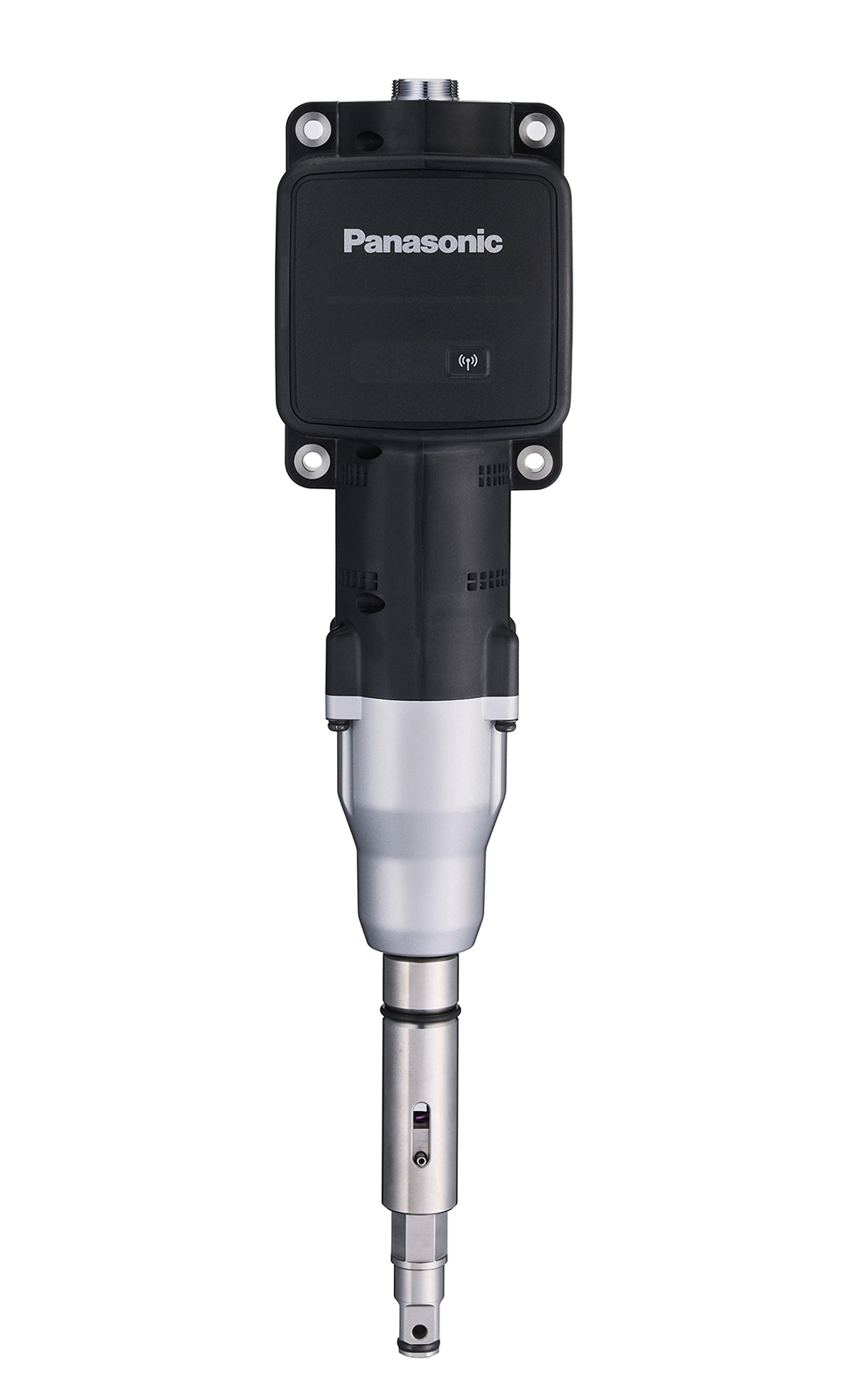

約306mm（本体のみ） 約408mm（伸縮ソケット込み） |
| 全高 |
約89mm |
| 全幅 |
約91mm |
| トルク値測定 |
● |
| 角度（着座からの回転角度）測定 |
● |
| 波形（締付からのトルクカーブ）測定 |
● |
| 無線通信機能 |
● |
| 定格電圧 |
15V |
| I/O電源電圧 |
24V |
| 対応ロボットの可搬重量 |
3kg～※3 |
| 接続確認済みロボットメーカー（ご参考） |
ユニバーサルロボット/ファナック/安川電機/JAKA Robotics/NACHI（不二越） |
| 付属品 |

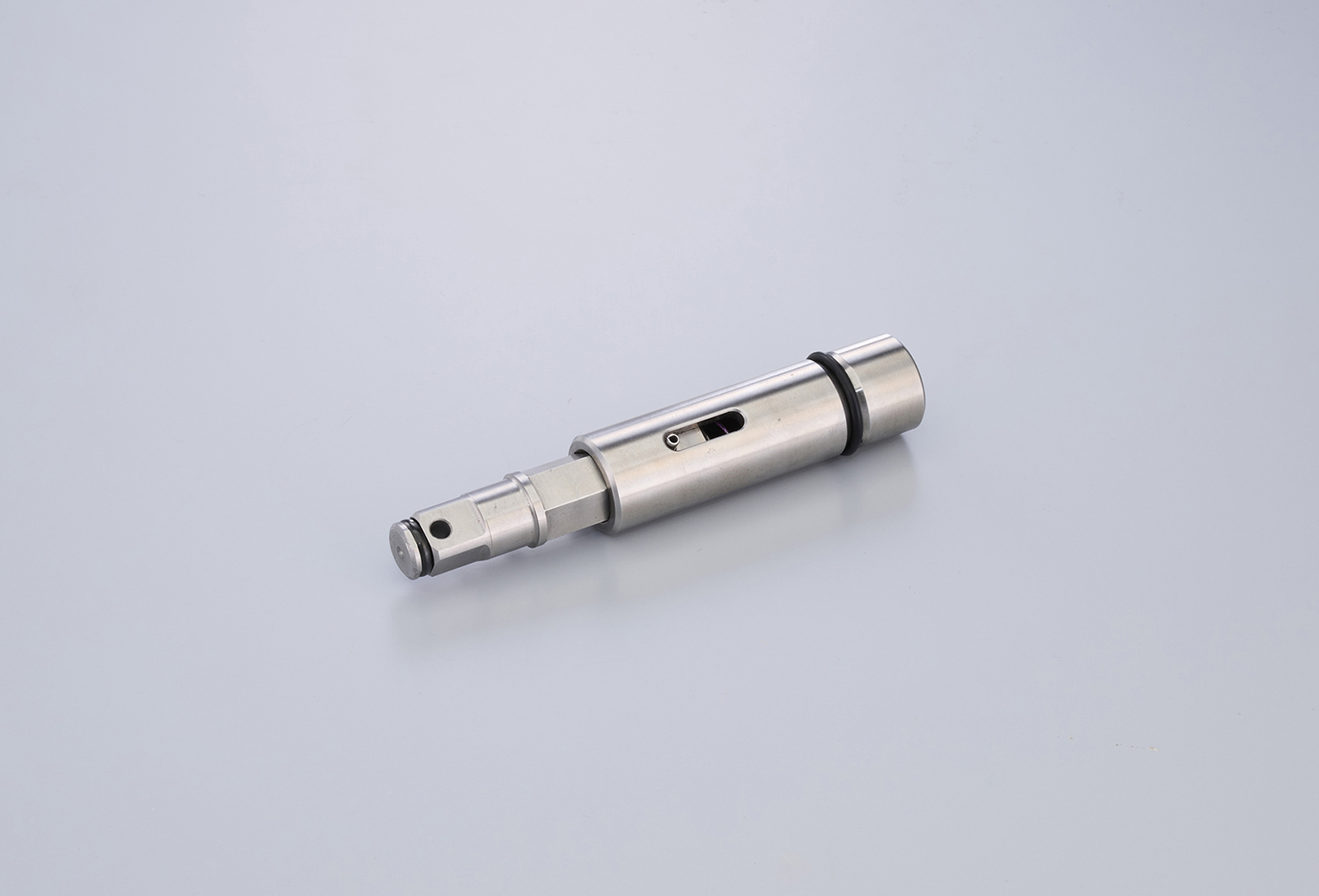

伸縮ソケット、信号線プラグ、電源線プラグ |
※1：参考値
※2：目安値
※3：M8高力ボルトまで、本体にブラケットなどの接続用アダプタを装着した状態の場合
