フォームハンド
フォームハンド

関連動画 ※表示される動画はYouTubeの検索結果に基づいた参考情報です。

フォームハンド

メーカー / 代理店

フォームハンド / 株式会社IZUSHI

特徴

フォームハンド「FH-R40 / FH-R80 / FH-R15 / FH-E3020」の特徴

  • 吸着ハンドが苦手とする表面が粗い、湾曲形状、多孔質といった物体への吸着可能
  • 高いグリップ性を発揮し、表面形状が複雑な物体に対しても安定した吸着・搬送が可能
  • 多孔質な物体に対して、グリップパッド表面と対象物の接触面積がある程度確保されれば吸着が可能
  • ハンドのみの販売も、エアツール全般のセット販売も行っている

ハンド製品基本仕様

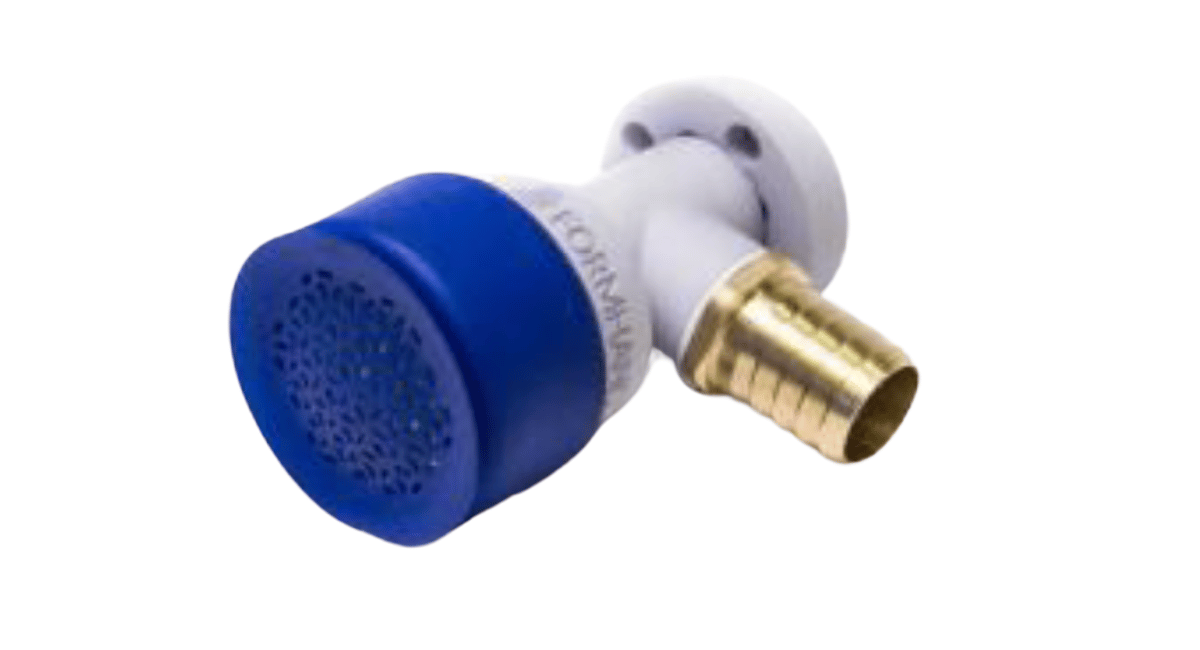

型式 FH-R40（写真1枚目）
吸着部サイズ Φ40mm
ハンド重量 0.27kg
可搬重量 1kg
型式 FH-R80（写真2枚目）
吸着部サイズ Φ80mm
ハンド重量 0.45kg
可搬重量 2kg

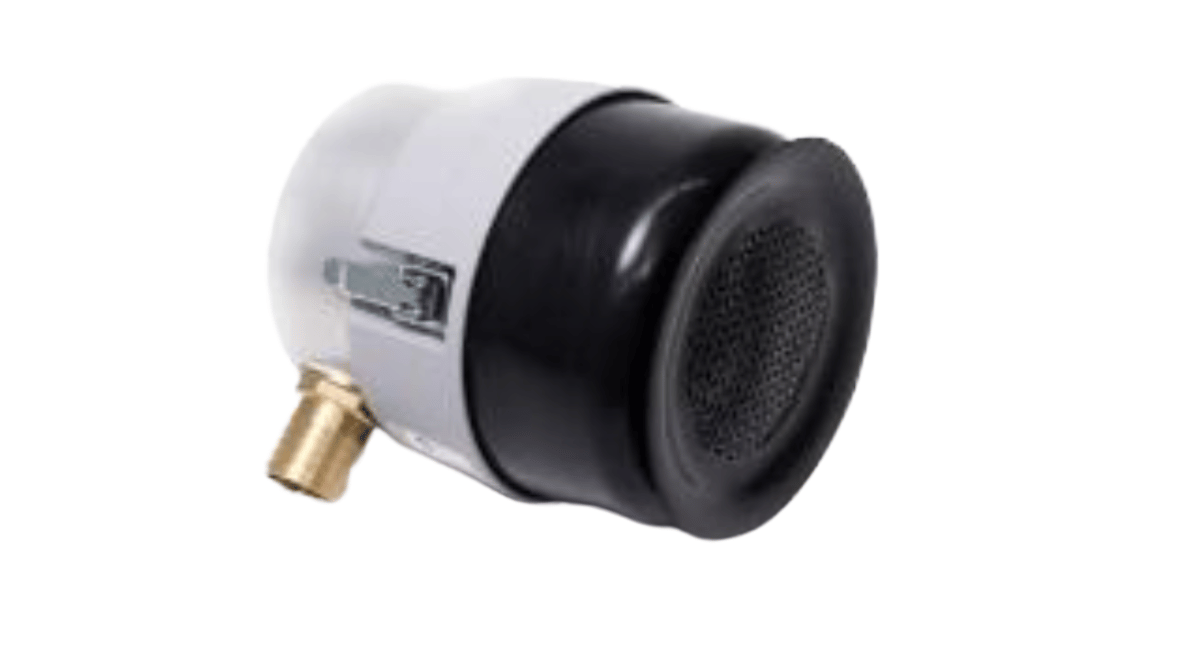

型式 FH-R15（写真3枚目）
吸着部サイズ Φ150mm
ハンド重量 3.9kg
可搬重量 8kg

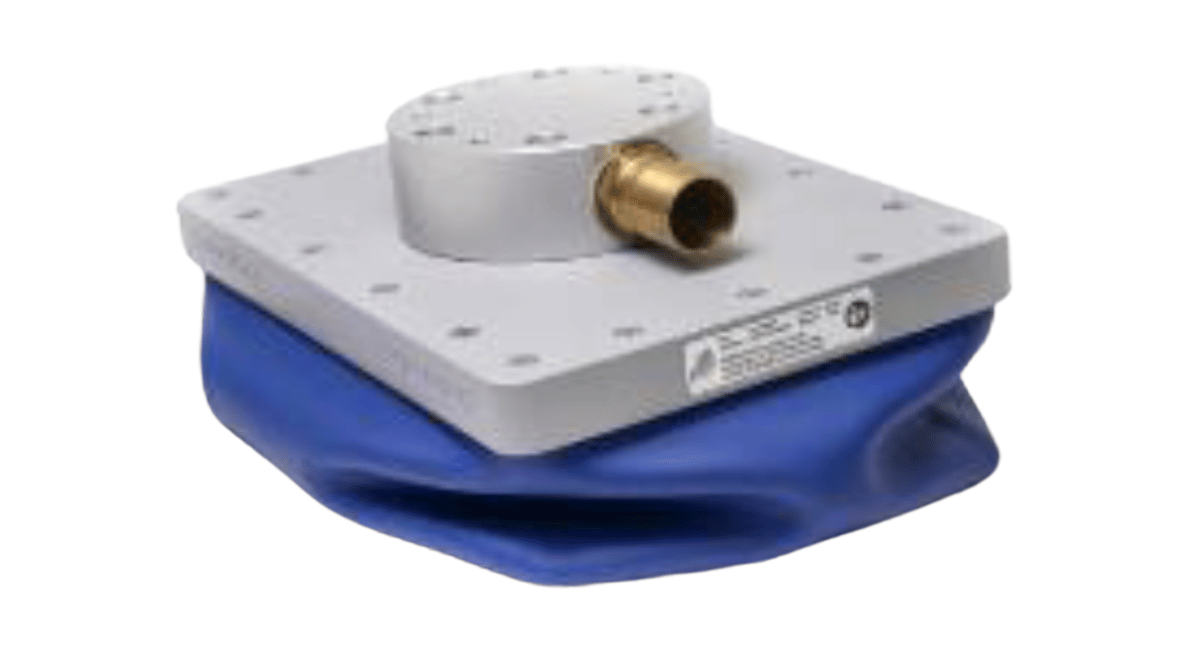

型式 FH-E3020（写真4枚目）
吸着部サイズ 300mm × 200mm
ハンド重量 5.6kg
可搬重量 25kg

バキューム製品基本仕様

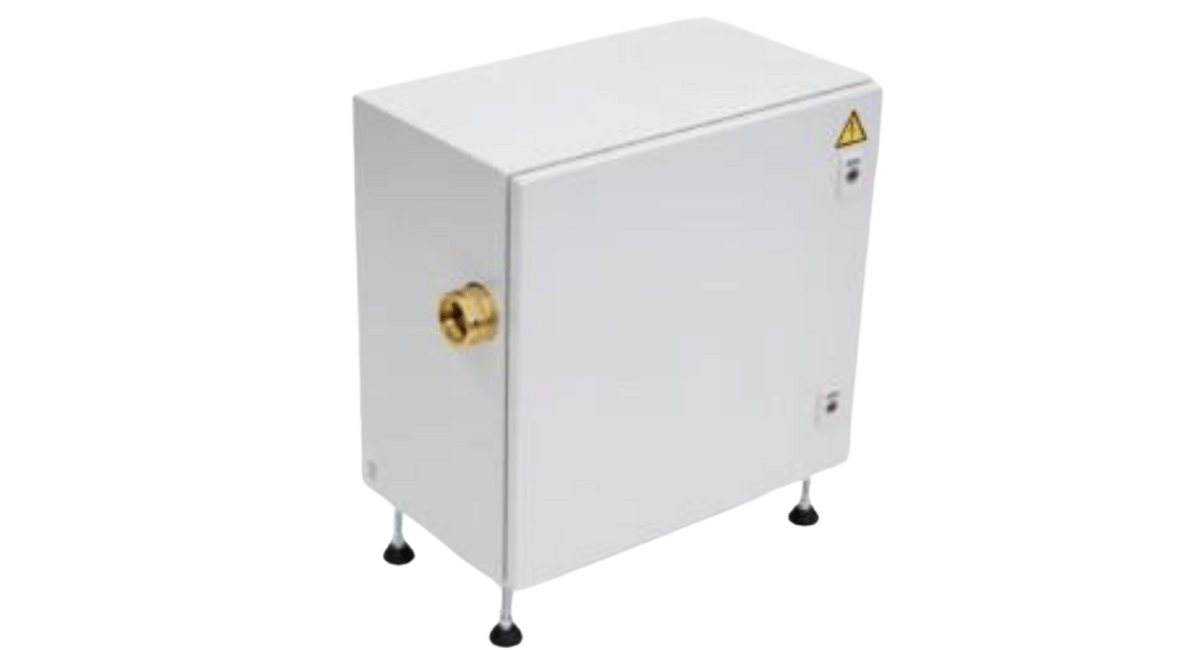

型式 Type S（写真5枚目）
サイズ（W×D×H） 506mm × 307mm × 598mm
重量 32kg
最大流量 165㎡/h
最大圧力差 300mbar
使用環境温度 0～40℃
使用電力 1400W
電圧 230VAC
使用電源 200V（単相）

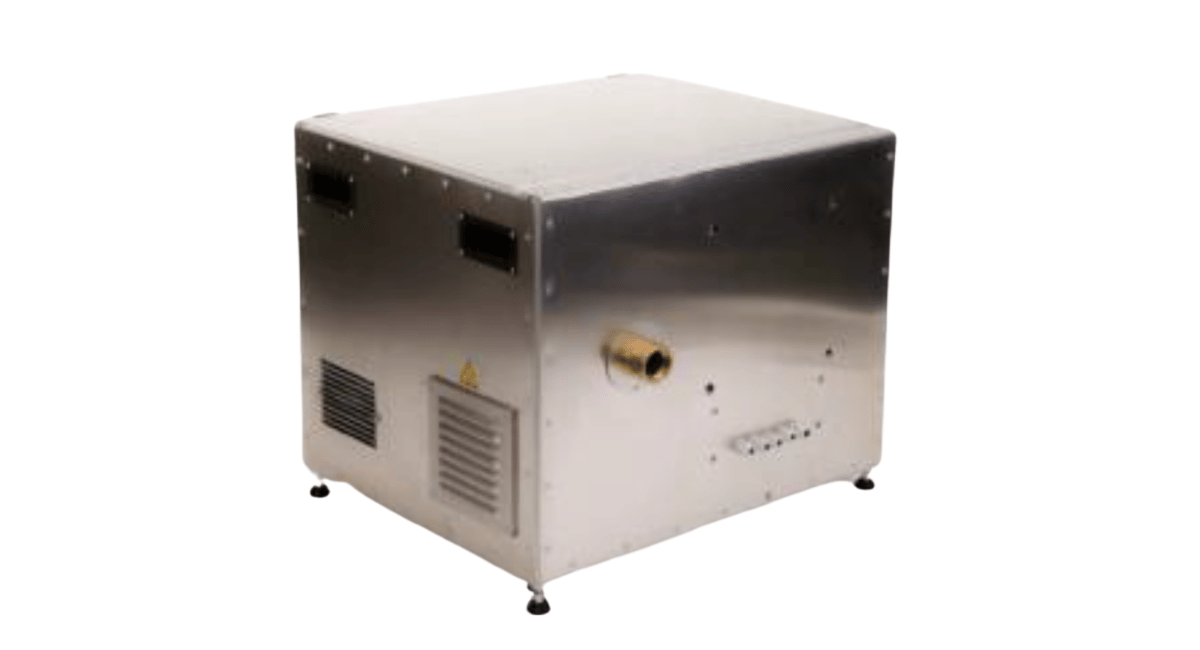

型式 Type M（写真6枚目）
サイズ（W×D×H） 742mm × 628mm × 655mm
重量 78kg
最大流量 175㎡/h
最大圧力差 420mbar
使用環境温度 0～40℃
使用電力 5600W
電圧 400VAC
使用電源 200V（単相）

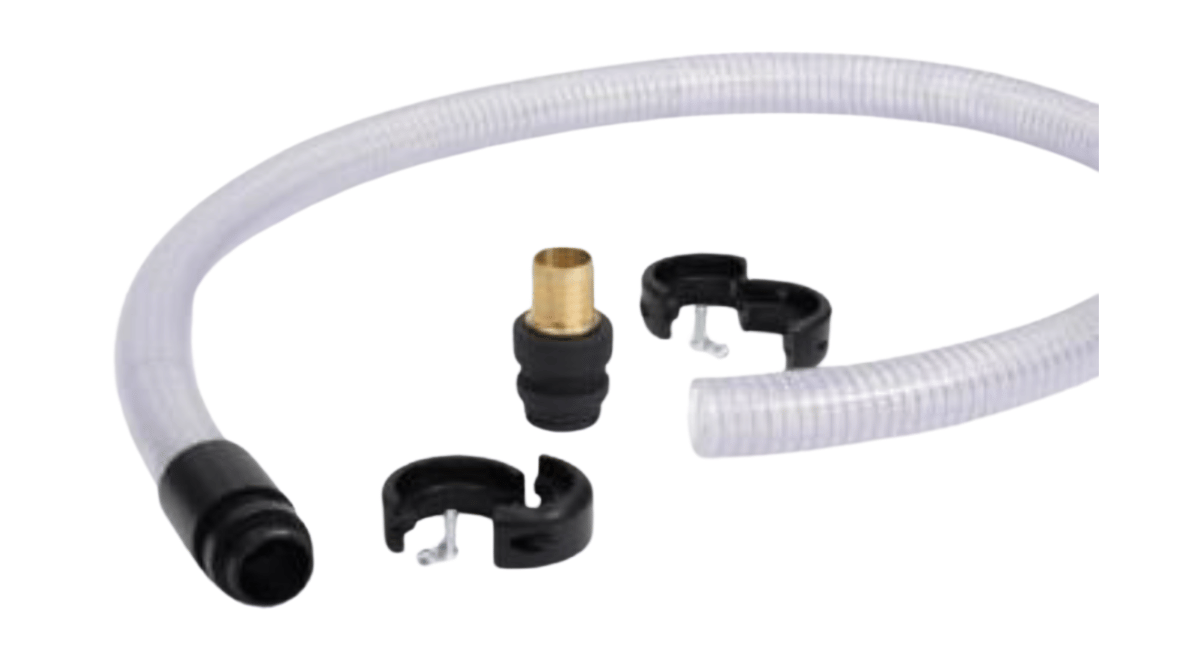

ホース基本仕様*¹

ホース長 2m, 6m, 12.5m, 25m
口径（内径） 32mm
口径（外径） 40mm
最小曲げ半径 Φ80mm

＊1 写真7枚目

JET-Roboticsにお問い合わせ

関連動画 ※表示される動画はYouTubeの検索結果に基づいた参考情報です。

この製品が属するカテゴリーの全製品を見る
ロボットハンドピースピッキングロボット

ロボットハンド全製品（14件）

new 大型ハンド＆チャックシリーズ
🏆注目 33人が閲覧しました

大型ハンド＆チャックシリーズ

メーカー：株式会社近藤製作所、特徴：最大把持力20,000Nの高把持力 耐熱仕様や落下防止仕様などのオプションをラインナップ ロボット装置だけでなくローダー装置...

詳細を見る
new 協働ロボット用エアーハンド＆チャック
🏆注目 30人が閲覧しました

協働ロボット用エアーハンド＆チャック

メーカー：株式会社近藤製作所、特徴：協働ロボットに直接取り付け可能 センサとバルブの制御はロボットのティーチングペンダントで簡単制御 クロスローラ2爪、薄型2爪...

詳細を見る
静電吸着式グリッパー
🏆注目 25人が閲覧しました

静電吸着式グリッパー

メーカー：株式会社クリエイティブテクノロジー、特徴：エア不要の静電吸着により、省エネかつ低騒音で、環境負荷を抑えたクリーンな搬送を実現 バキュームでは把持しにく...

詳細を見る
FFLDシリーズ
25人が閲覧しました

FFLDシリーズ

メーカー：CKD株式会社、特徴：ロボット先端に最適なロングストローク＆薄型タイプの電動グリッパ 把持位置を任意に設定可能なため、幅広いサイズの多品種ワークをツー...

詳細を見る
MG10
24人が閲覧しました

MG10

メーカー：OnRobot、特徴：複雑でコストのかかる外部給気を必要としない、即導入可能な電動磁気グリッパー 部品検出と力調整が容易にできる内蔵型インテリジェンス...

詳細を見る
Soft Gripper
24人が閲覧しました

Soft Gripper

メーカー：OnRobot、特徴：柔軟なシリコン成形グリッパーで、幅広いイレギュラーな形やデリケートな物体も簡単に扱える 壊れやすくデリケートな物体も安全に扱え、...

詳細を見る

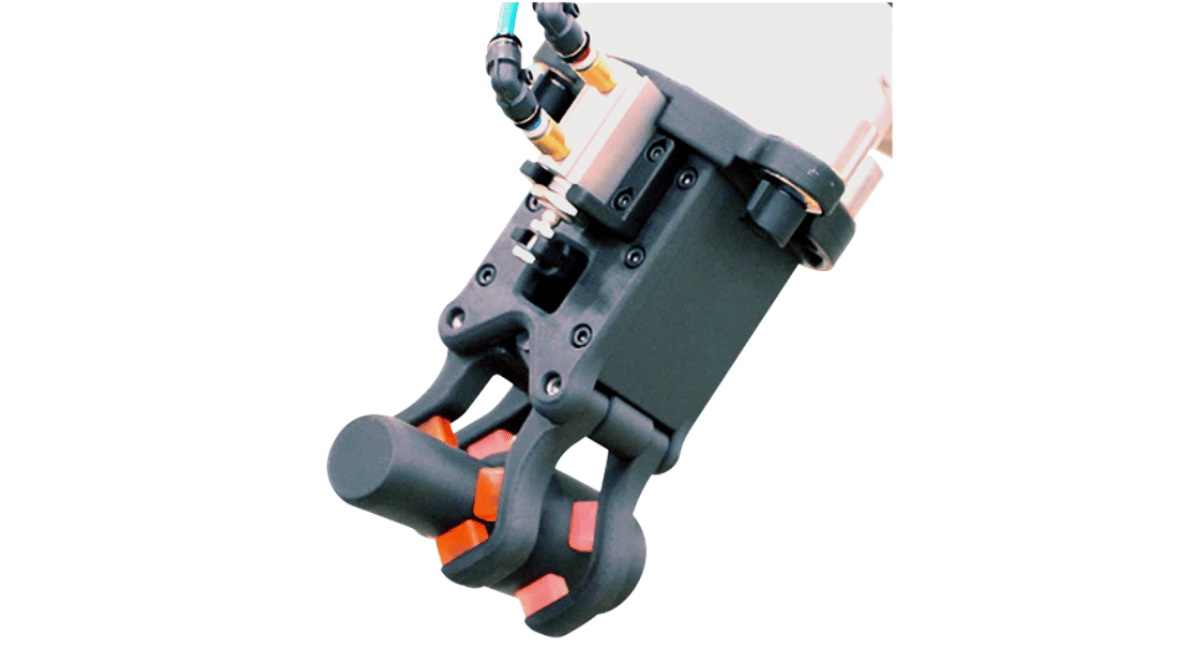

搬送ハンド
